2000Nm³/h！中电96脉（单机48脉）油浸式制氢整流变荣耀问世

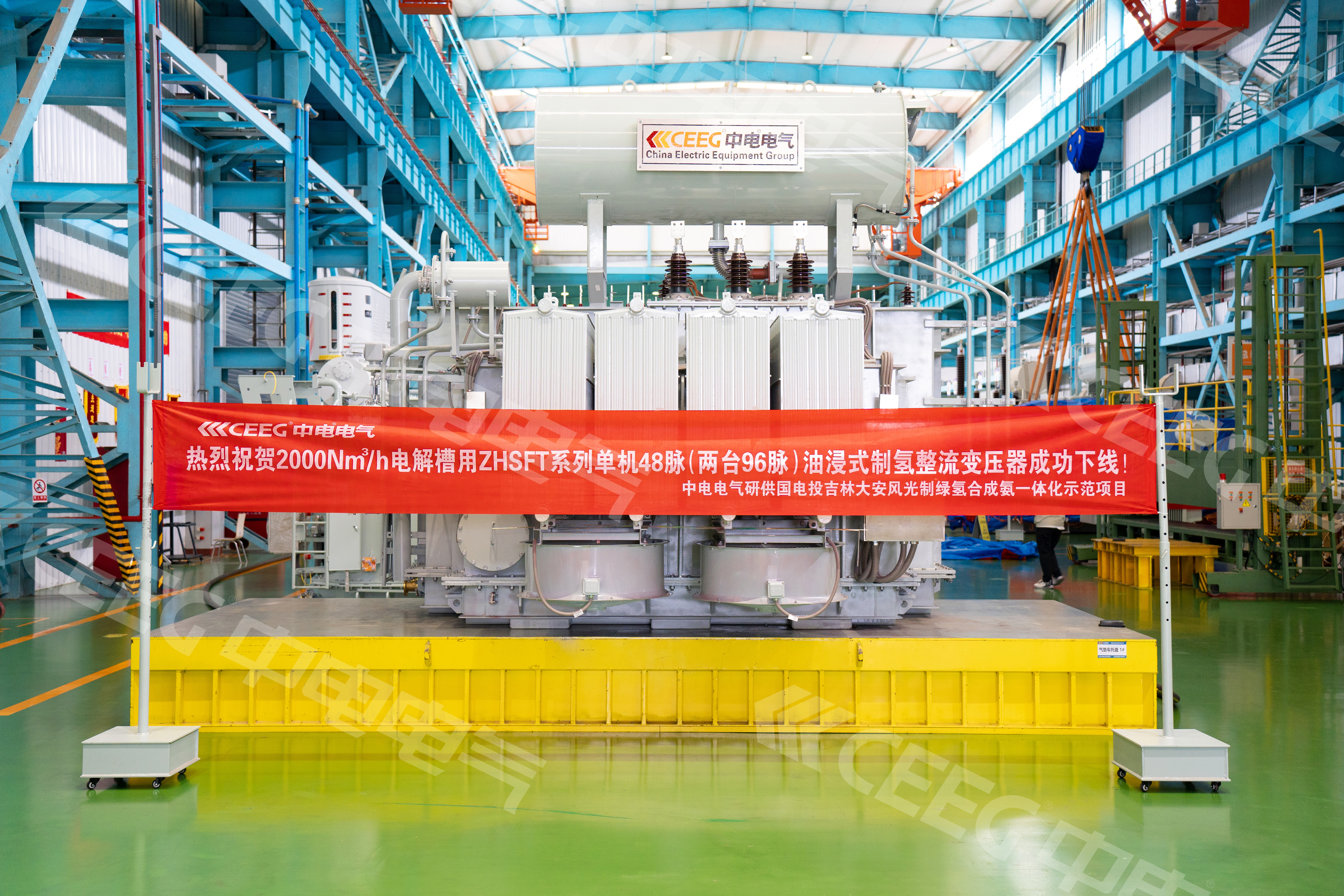

中电电气为寰球规模较大的绿氢制绿氢项目——国电投吉林大安风光制绿氢合成氨一体化示范项目研制的2000Nm3/h制氢电解槽用ZHSFT系列96脉（单机48脉）油浸式制氢整流变压器正式荣耀下线！

这不仅是中电电气发展历程中绚烂夺目的篇章，也是氢能探索征途中又一座巍峨的里程碑！中电电气ZHSFT系列96脉（单机48脉）油浸式制氢整流变压器，是技术快速迭代升级的又一代表作，为进一步推动绿电转化产业规模化发展，打造“生态大安”提供了绿色低碳新保障。

1、项目介绍

寰球较大绿氨项目——吉林大安风光制绿氢合成氨一体化示范项目（简称“大安项目”），作为国内新能源领域的首个工程，自项目启动便承载着推动能源结构转型和绿色低碳发展的重大使命，是我国在氢能领域的一项重要创新实践。

大安项目实现了多项技术超卓，这些技术包括风力发电、光伏发电、储能、氢能、绿氨等多种清洁能源形式，形成了电-氢-氨全产业链。该项目不仅是国内首个开工建设的新能源制氢能、深冷空分制氮生产合成氨项目，更是吉林省新能源产业发展版图中的重要一环，为能源产业的可持续发展探索了新路径。

2、产品亮点

氢能，正以不可阻挡之势跃居全球能源领域的聚光灯下，引领着未来能源革命的浪潮。在这场绿色转型的宏伟工程中，整流变压器作为关键性的角色，将不稳定的电能进行高效整理与转换，为氢能发电项目提供稳定、可靠的电力支持，巧妙地链接于电能与氢能之间。

针对大规模1000m3/h电解水制氢的整流装置，目前有两种主流设计方案:一是多脉波三相桥式晶闸管整流系统，二是三相桥式PWM整流+DC/DC斩波系统。其中，多脉波晶闸管整流系统能适应各种电解槽的参数需求、技术成熟可靠、投资成本低，占地面积小，适用于光伏、风电等不稳定电源的新能源制氢应用场景。

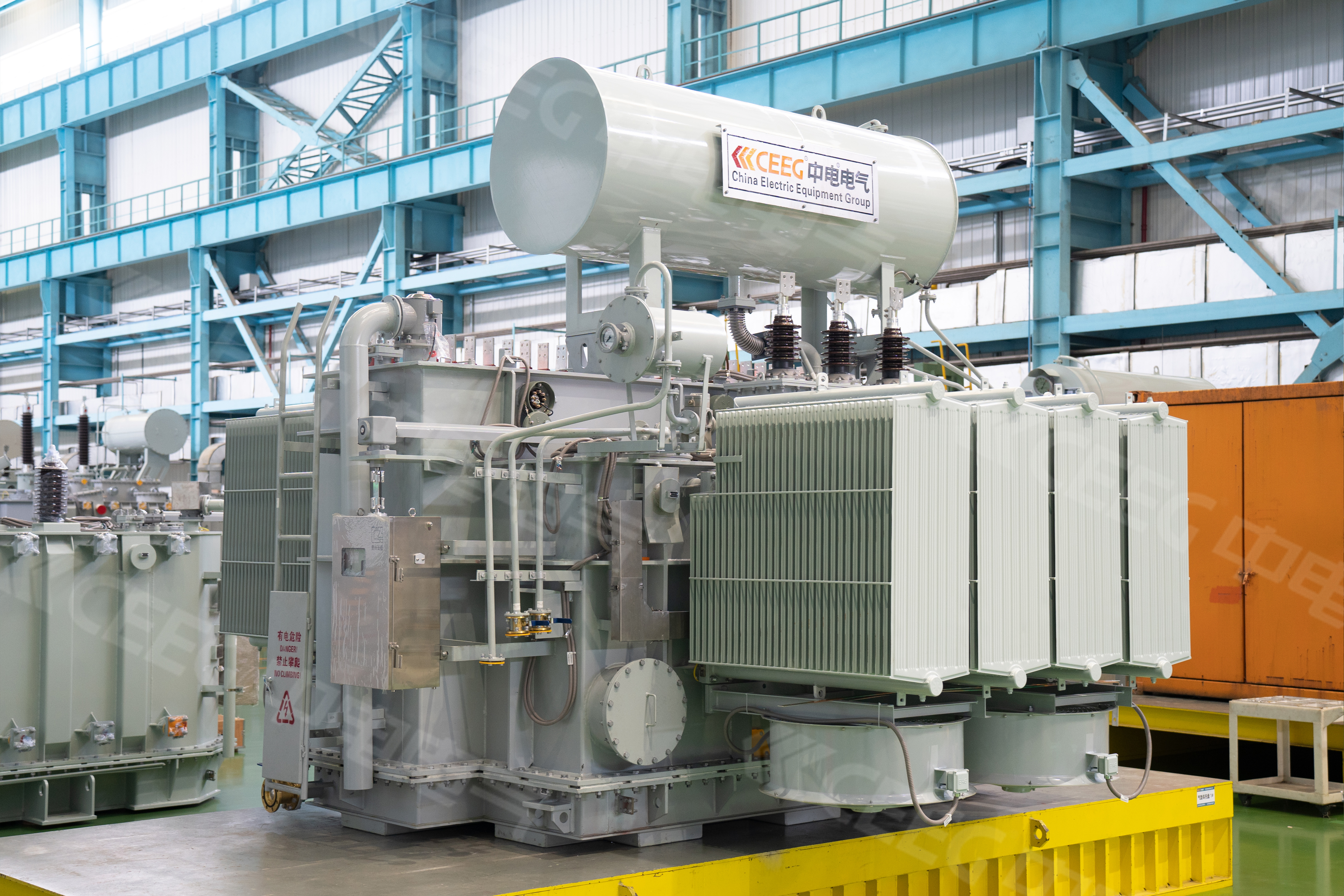

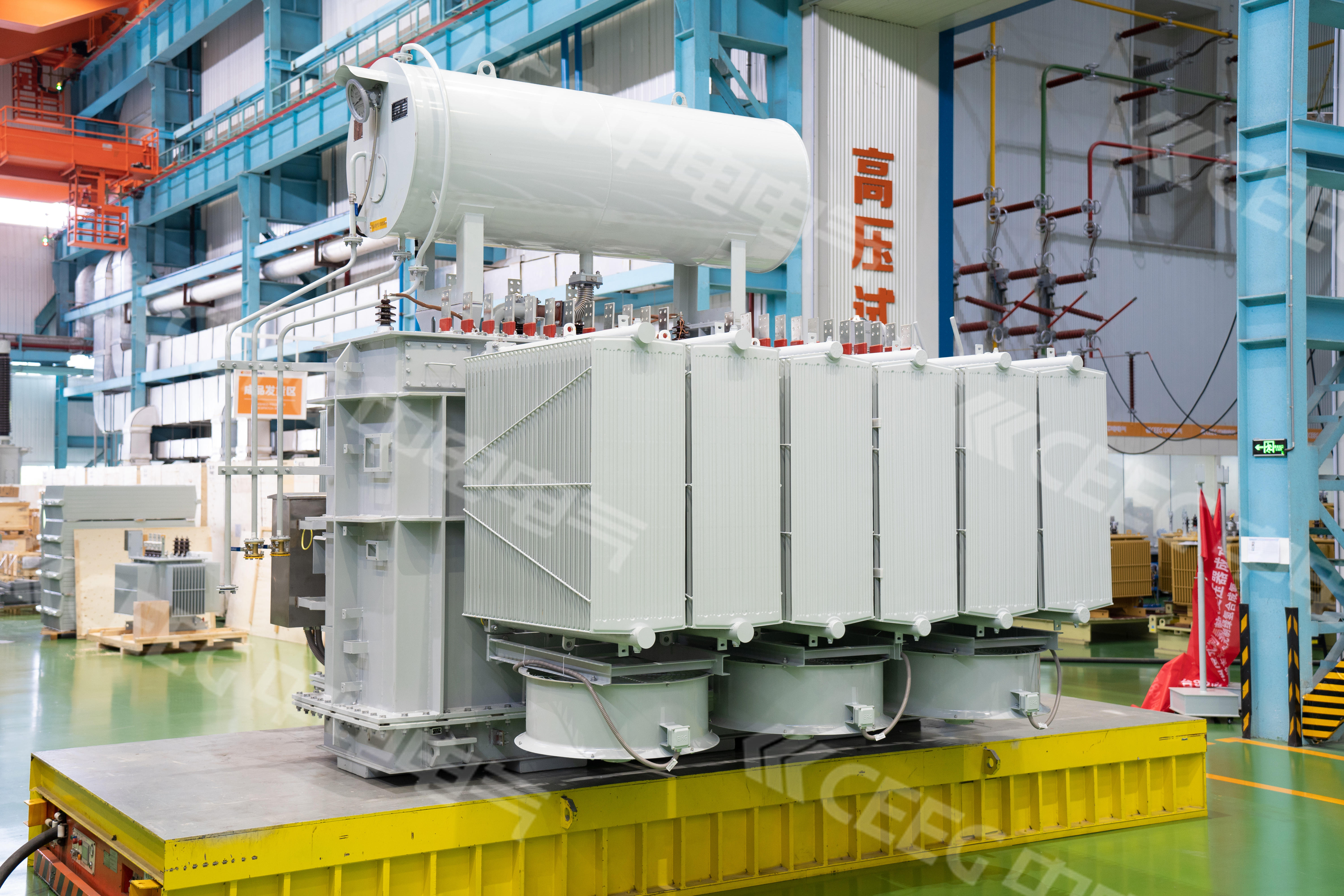

此次为国电投绿氢合成氨一体化示范项目研制的2000m3/h电解槽用电源采用96脉波三相桥式晶闸管整流系统，其核心设备是单机48脉(两台并联运行96脉)油浸式制氢整流变压器，相当于集成5台变压器于一身，设计难度和生产难度较高，研发成果可以申请多项发明专利。

在效率方面，它能够实现高效的电能转换，较大限度地减少能量损耗，提高能源的利用效率，既符合可持续发展理念，也给用户带来了更低的运营成本；在安全性方面，该变压器的原材料采购、供应商供货、生产控制、检测试验各个环节，严格遵循精益生产流程和质量管理标准，以确保产品安全生产以及产品运行过程中的稳定性与可靠性。

1.移相结构

网侧及阀侧组合移相结构，移相角误差小

2.耐高温绝缘系统

选用合理的绝缘材料，做到同寿命设计

3.创新宽幅调变+整变结构

可以适应各种网侧和阀侧的输入和输出需求，满足风光电不稳定的电源的制氢应用场景

4.模块化设计

结构紧凑，运行方式便捷，既可以两台组合96脉运行，也可以单台48脉或24脉运行

5.智能化设计

集成了智能化在线监测诊断系统，适时监测变压器的运行状态

3、中电实力

中电电气三十四载的研发与制造历程，是经验与技术的深厚积淀的。每一台崭新产品的问世，都是厚积薄发、匠心独运的璀璨成果。在氢能这一未来能源的广阔舞台上，中电电气始终保持着敏锐的洞察与不懈的探索。

部分氢能项目展示

中电电气将继续发挥自主化技术优势，着力推进制氢整流变压器关键技术攻关和应用示范，全力打通自主技术从研发走向应用的“最后一公里”，推动电力产业与制氢产业创新融合发展，助力全产业链均衡发展，协同打造绿色发展新高地，开启氢能领域的新篇章！
