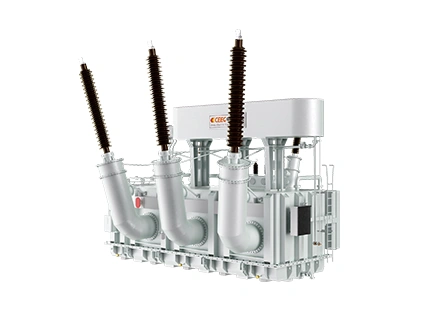

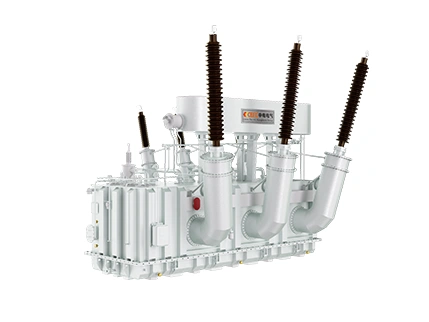

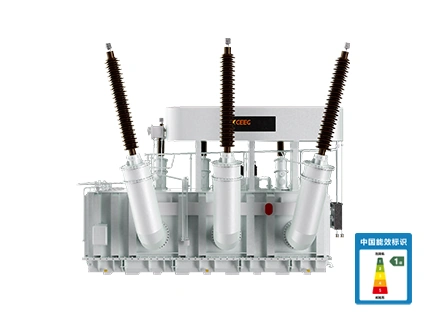

500kV 油浸式电力变压器

500kV 超高压油浸式电力变压器，可按单相或三相一体制造，提供独立绕组与自耦两种结构。单相双绕组覆盖 100000～484000kVA，三相双绕组覆盖 120000～1170000kVA，单相三绕组自耦覆盖 120000～400000kVA，调压方案支持无励磁调压、有载调压及中压端调压。依托三维仿真分析与七级温控等原创核心技术，绝缘结构可靠、寿命更长、整体设计紧凑美观，可按 GB、IEC、IEEE 等多种国际标准制造，满足客户定制需求。

联系销售

产品介绍

关键规格

电压等级
500kV
额定容量范围
单相双绕组：100000 ～ 484000kVA 三相双绕组：120000 ～ 1170000kVA 单相三绕组自耦：120000 ～ 400000kVA
调压方式
无励磁调压 / 有载调压（中压绕组分接或中压端调压等多种方案）
联结组标号
YNd11（三相）、Ii0 / Ia0i0（单相）
能效水平
对应 18 / 20 / 22 三种损耗水平（能效 3 级 / 2 级 / 1 级）

应用领域

夏季高峰主电网
适用于高负载率、高温环境下的主电网长期连续运行。
钢铁与冶金行业
有冲击负荷及连续过负荷要求的场所，耐高温混合绝缘系统提供充足热裕度。
发电厂与水电站
大型电源送出与升压/降压输电节点，兼顾大容量与低损耗运行。
铁路交通运输
供电负荷波动大、连续过负荷要求高的牵引供电等场景。

产品概述

结构灵活：可按单相或三相一体制造，提供独立绕组与自耦两种结构
调压灵活：自耦产品支持恒磁通与变磁通两种调压方式，可选无励磁调压或有载调压
更节能：空载损耗较 GB6451-2023 降低 20% 以上，负载损耗降低 5% 以上，全面满足 GB20052-2024 能效要求
更安静：自冷噪声低于 60dB，比国家标准低约 20dB，可定制超低噪声产品
更可靠：局部放电低于 100pC，制造质量稳定可靠
寿命更长：耐高温混合绝缘系统配合等寿命设计，产品设计寿命 40 年以上

产品特点

低损耗
空载损耗与负载损耗均满足最新 GB20052-2024 国家能效标准，甚至超过中国 GB 与欧盟能效标准。
低噪声
自冷噪声低于 60dB，比国家标准低约 20dB，显著降低环境噪声污染；特殊应用场景可定制超低噪声变压器。
低局部放电
整个制造过程在无尘环境中进行，内部金属与绝缘部件全部圆角化处理，局放水平低于 100pC，保证变压器运行稳定可靠。
强抗短路能力
通过安匝平衡计算与制造工艺双重保障短路机械力控制，确保突发短路工况下安全可靠供电。
耐高温更安全
环境温度 40℃ 时可长期 100% 负荷连续运行，同温度下连续负载率比常规油浸变压器高 20%。
耐高温混合绝缘系统
Nomex® 绝缘材料 + 变压器油，按温度场分布合理选用不同耐温等级绝缘材料，实现整体绝缘系统等寿命设计。
七级温控技术
从绕组热点最高温区向外围低温区逐级划分五级，叠加短路与过载工况形成七级热状态温控，实际最高油温设定 95℃，保证安全性与热性能裕度。
免维护更环保
等寿命设计体系贯穿全生命周期，环保性更强，降低后期运行维护成本。
低碳运行
独特的低碳设计方案与智能监测系统，实现全生命周期低碳运行。
防渗漏承诺
密封件采用丙烯酸酯材质一次成型、无接缝，并通过荧光、正压、负压三种检漏方式，确保变压器高密封性能。

标准与认证

GB 20052-2024
电力变压器能效限定值及能效等级（空载与负载损耗全面满足）
GB 6451-2023
油浸式电力变压器技术参数和要求（空载损耗降低 20% 以上，负载损耗降低 5% 以上）
IEC 60076
电力变压器
IEEE C57 系列
电力变压器 IEEE 标准（可按客户要求执行）
抗短路设计保障
通过设计计算与制造工艺双重保障，提升抗突发短路能力

技术优势

研发云平台
集变压器的电磁优化设计、参数化绘图、性能分析及结构优化、自动出图等功能于一体，实现变压器设计资源共享，以及各类数据信息的查找、修改及版本控制。
仿真分析
采用 ANSYS Maxwell、JMAG、Infolytica MagNet 等国际先进电磁仿真软件与多物理场耦合仿真技术，确保变压器温度分布与漏磁场分布最优。
七级温控技术
借助温度场仿真软件确定绕组热点温度分布，按不同温度区间合理选用不同耐温等级绝缘材料，使整体绝缘系统各部件达到相同使用寿命，设计寿命 40 年以上。
抗短路综合保障
设计端通过安匝平衡计算、半硬铜线选型（Σ0.2 = 120～260MPa）、夹件与压板强度校核等控制短路机械力；制造端通过器身三紧控制、预紧力施加与同相绕组高度公差控制保证抗短路能力。
智慧运维平台
通过采集变压器的温度、电流、电压、振动、电网谐波等关键数据，实现在线电能质量分析、故障报警，并可安装在手机端。
