2000Nm³/h! Дебютирует масляный выпрямительный трансформатор CEEG для получения водорода: 96 пульсов (48 на агрегат)

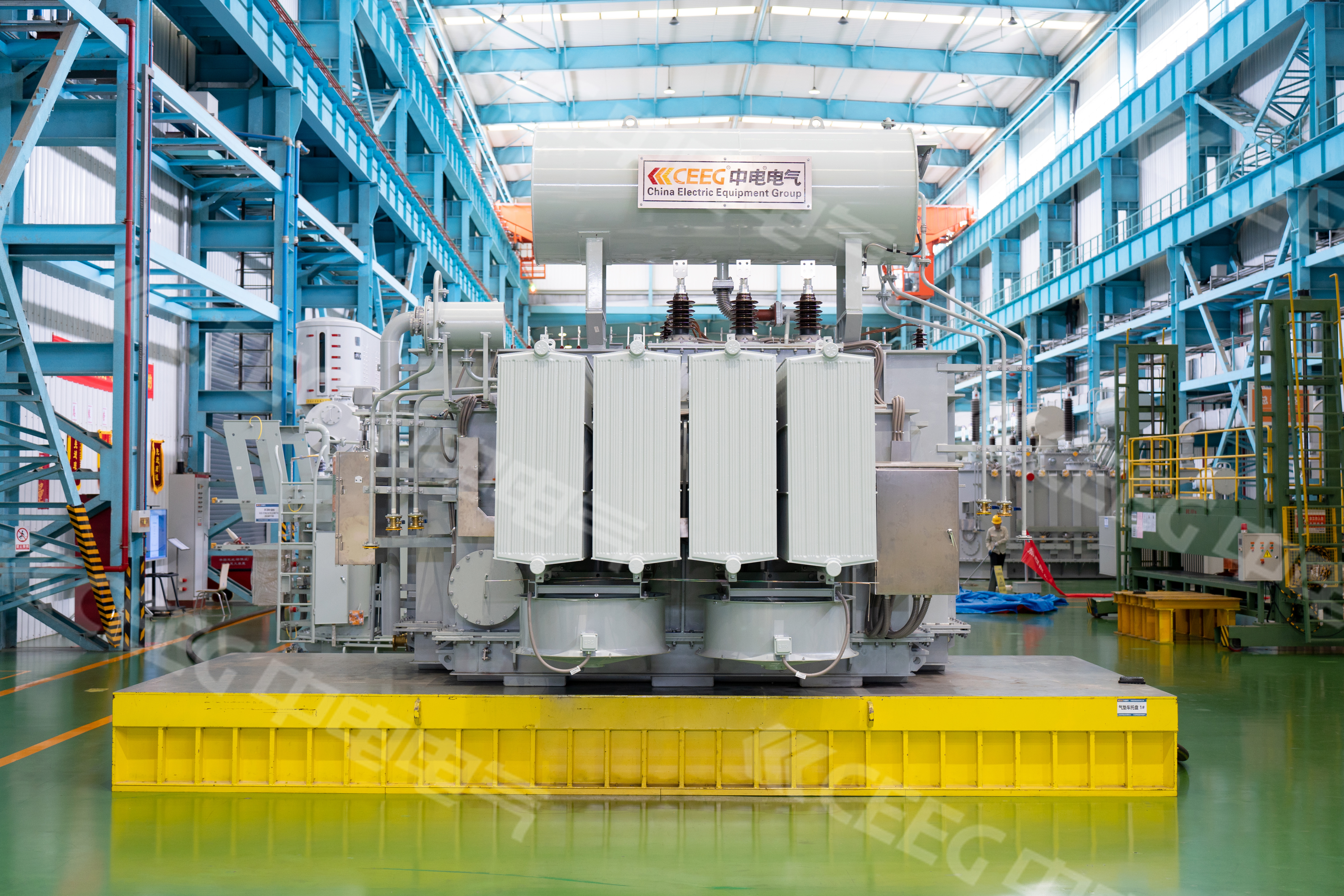

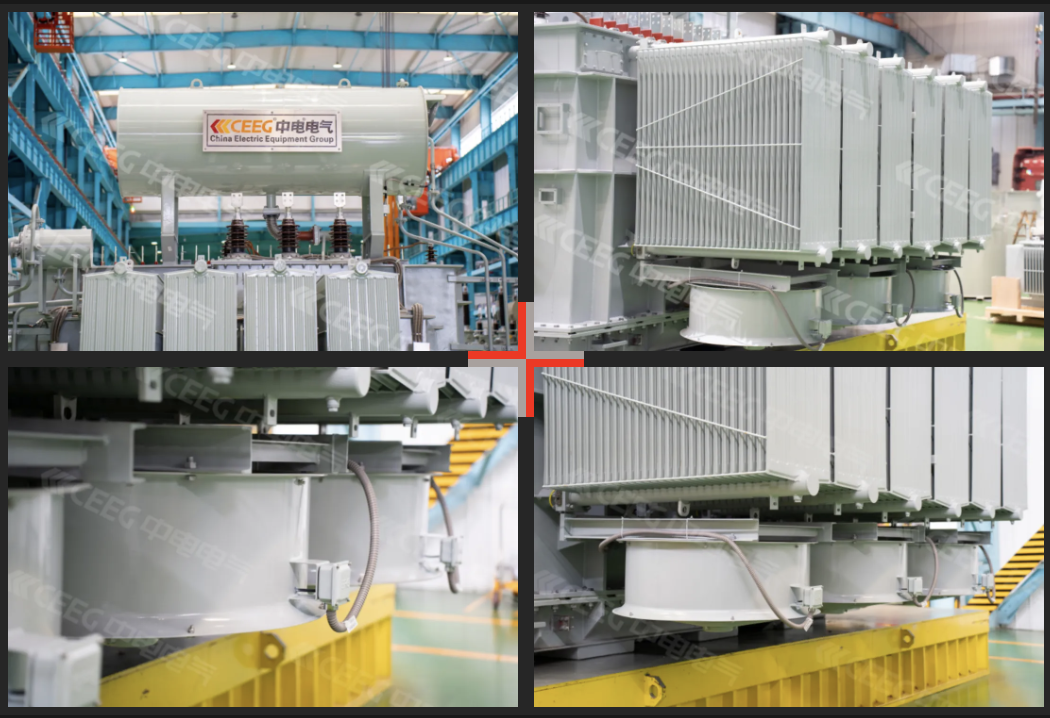

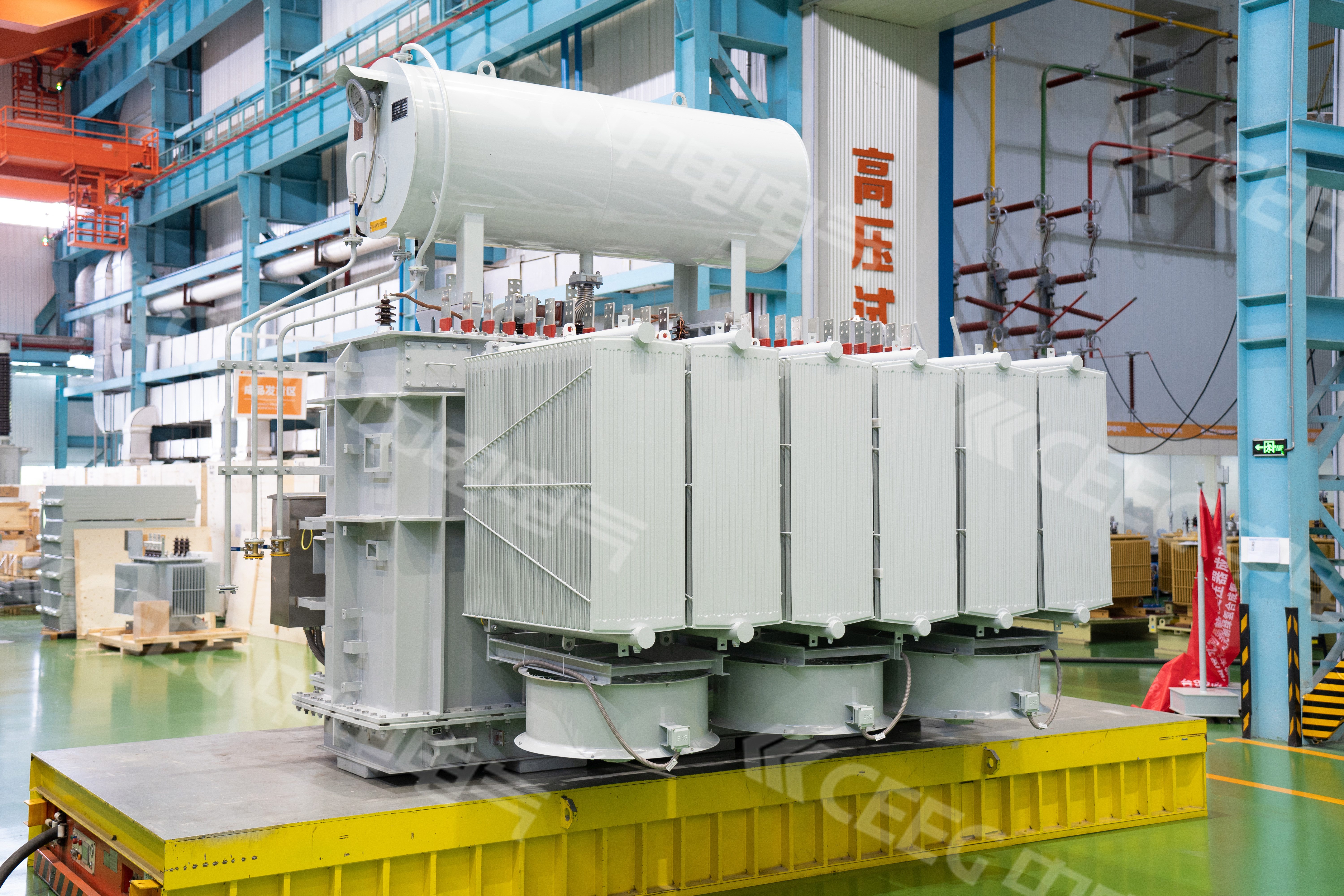

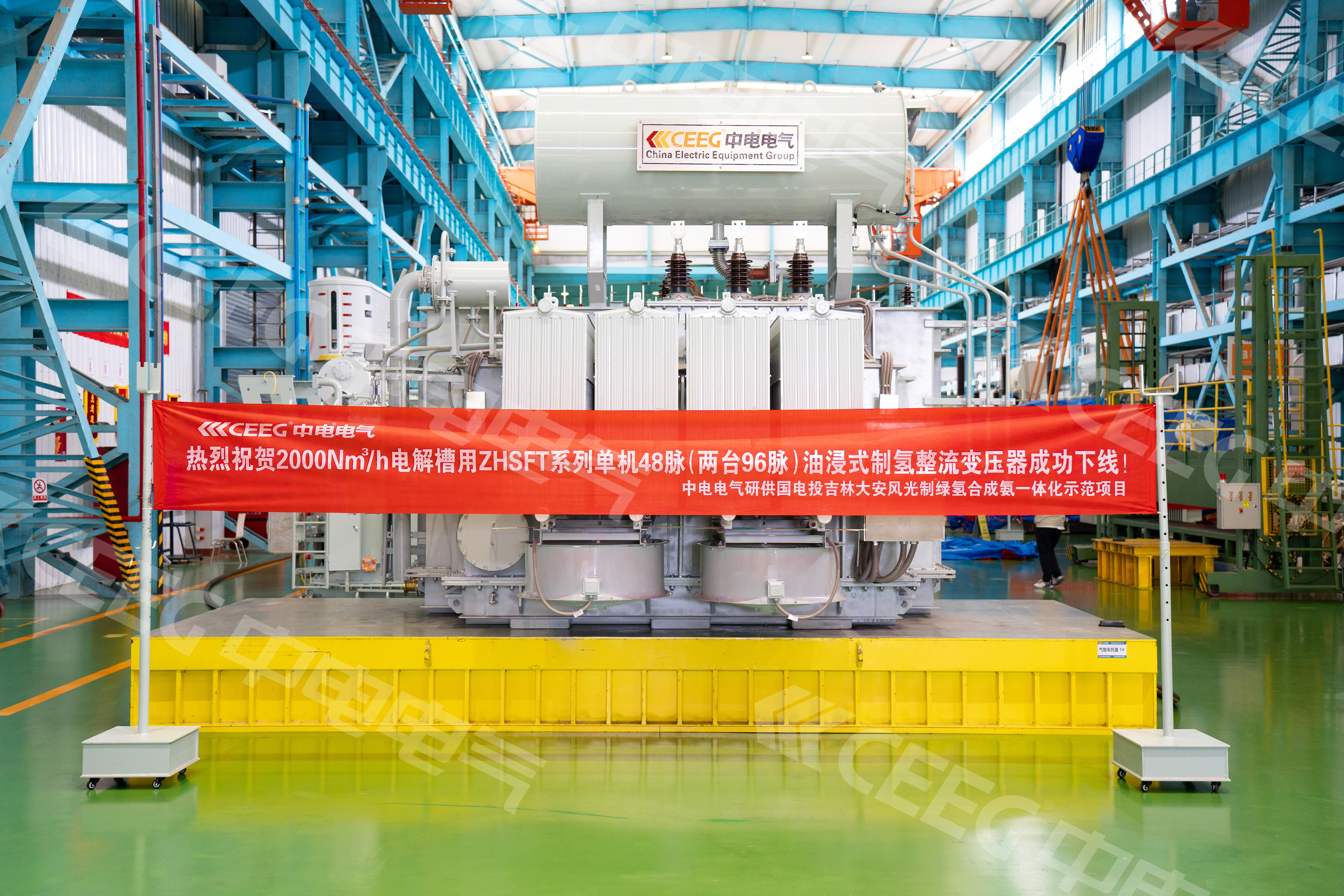

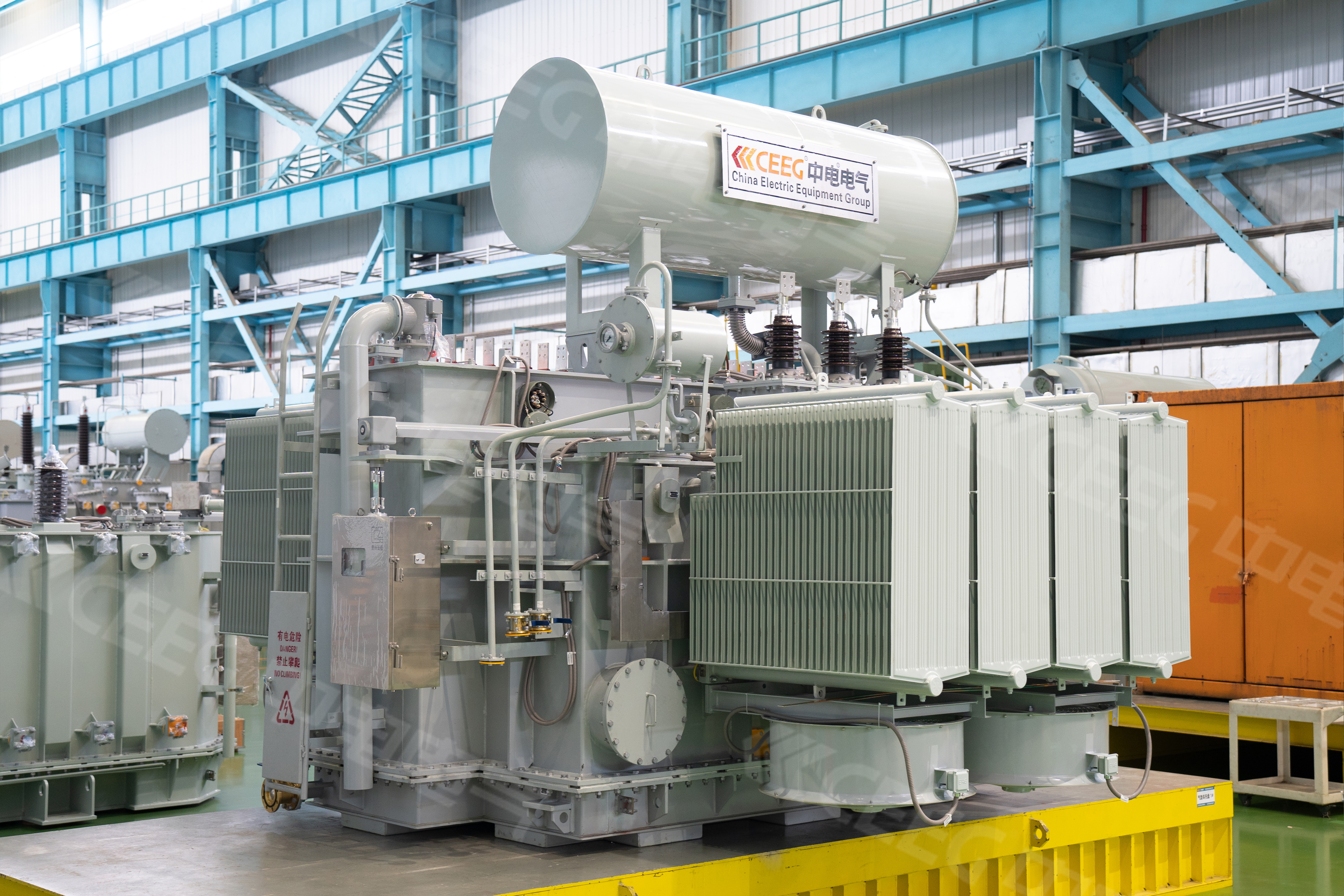

С конвейера сошёл масляный выпрямительный трансформатор серии ZHSFT на 96 импульсов (48 импульсов на агрегат) для электролизёров водорода производительностью 2000 Нм³/ч, разработанный CEEG для демонстрационного проекта интегрированного производства «зелёного» водорода и синтетического аммиака на базе ветровой и солнечной генерации в Даане (провинция Цзилинь) компании SPIC — одного из крупнейших в мире проектов «зелёного» водорода!

Это не только блистательная страница в истории развития CEEG, но и ещё один величественный рубеж на пути освоения водородной энергетики! Масляный выпрямительный трансформатор для водородных установок серии ZHSFT на 96 импульсов (48 импульсов на агрегат) — ещё одно образцовое воплощение стремительного обновления технологий, дающее новый зелёный и низкоуглеродный импульс масштабированию индустрии преобразования «зелёной» электроэнергии и построению «экологического Дааня».

1. О проекте

Крупнейший в мире проект синтетического аммиака — демонстрационный проект интегрированного производства «зелёного» водорода и синтетического аммиака на базе ветровой и солнечной генерации в Даане, Цзилинь (сокращённо «проект Даань») — как первый проект подобного рода в новой энергетике Китая с момента старта несёт важную миссию продвижения трансформации энергоструктуры и зелёного низкоуглеродного развития и является значимой инновационной практикой Китая в области водородной энергетики.

Проект Даань воплотил целый ряд превосходных технологий: ветровая и солнечная генерация, накопление энергии, водородная энергетика, «зелёный» аммиак и другие формы чистой энергетики образуют полную производственную цепочку «электроэнергия — водород — аммиак». Это первый в стране проект производства синтетического аммиака из «зелёного» водорода на базе новой энергетики с глубокохолодным разделением воздуха для получения азота; он занимает важное место на карте развития новой энергетики провинции Цзилинь и проложил новый путь устойчивого развития энергетической отрасли.

2. Особенности продукции

Водородная энергетика неудержимо выходит в центр мирового энергетического внимания, направляя волну будущей энергетической революции. В этом грандиозном проекте зелёной трансформации выпрямительный трансформатор играет ключевую роль: он эффективно упорядочивает и преобразует нестабильную электроэнергию, обеспечивая стабильное и надёжное электропитание водородных проектов и изящно связывая электроэнергетику с водородной.

Для выпрямительных установок крупного электролиза воды производительностью 1000 м³/ч сегодня существуют два основных технических решения: первое — многоимпульсная трёхфазная мостовая тиристорная выпрямительная система, второе — трёхфазный мостовой ШИМ-выпрямитель со звеном DC/DC. При этом многоимпульсная тиристорная выпрямительная система адаптируется к параметрам различных электролизёров, отличается зрелостью и надёжностью, низкими инвестиционными затратами и малой занимаемой площадью, подходя для сценария производства водорода из нестабильных источников — солнечной и ветровой генерации.

Источник питания для электролизёра 2000 м³/ч, разработанный для демонстрационного проекта интегрированного производства «зелёного» аммиака SPIC, использует 96-импульсную трёхфазную мостовую тиристорную выпрямительную систему; её ключевое оборудование — масляный выпрямительный трансформатор для водородных установок на 48 импульсов на агрегат (два агрегата параллельно дают 96 импульсов), что эквивалентно интеграции пяти трансформаторов в одном: сложность конструкции и производства весьма высока, а результаты разработки могут быть защищены несколькими патентами на изобретения.

В части эффективности трансформатор обеспечивает высокий КПД преобразования электроэнергии, максимально сокращая потери энергии и повышая эффективность её использования: это соответствует принципам устойчивого развития и снижает эксплуатационные расходы пользователей. В части безопасности на всех этапах — от закупки сырья и поставок комплектующих до производственного контроля и испытаний — строго соблюдаются процессы бережливого производства и стандарты менеджмента качества, что гарантирует безопасное производство продукции и её стабильность и надёжность в эксплуатации.

1. Фазосдвигающая конструкция

Комбинированный фазовый сдвиг на стороне сети и вентильной стороне с малой погрешностью угла сдвига

2. Высокотемпературостойкая изоляционная система

Рациональный подбор изоляционных материалов с обеспечением равного срока службы элементов

3. Инновационная широкорегулируемая конструкция «трансформатор + выпрямитель»

Адаптируется к различным требованиям к входу и выходу на стороне сети и вентильной стороне, подходя для сценариев производства водорода из нестабильной ветровой и солнечной энергии

4. Модульная конструкция

Компактная структура, удобные режимы работы: возможна работа двух агрегатов в комбинации на 96 импульсов либо одного агрегата на 48 или 24 импульса

5. Интеллектуальная конструкция

Интегрированная интеллектуальная система онлайн-мониторинга и диагностики отслеживает состояние трансформатора в режиме реального времени

3. Сила CEEG

Тридцать четыре года разработок и производства CEEG — это глубокое накопление опыта и технологий. Каждый новый продукт — результат длительной подготовки и мастерства. На широком будущем поприще водородной энергетики CEEG сохраняет острую наблюдательность и неустанное стремление к познанию.

Некоторые водородные проекты компании

CEEG продолжит раскрывать преимущества собственных технологий, сосредоточившись на прорывных разработках и демонстрационном применении ключевых технологий выпрямительных трансформаторов для водородных установок, преодолевая «последнюю милю» пути собственных технологий от разработки к применению, продвигая инновационное слияние электроэнергетики и водородной отрасли, содействуя сбалансированному развитию всей производственной цепочки и совместному созданию новых высот зелёного развития, открывая новую главу в водородной энергетике!
